Manueller Hochhubwagen für die Stanzerei

Standard reicht nicht aus? Wir bauen die Lösung, die exakt zu Ihren Prozessen passt!

Jeder Betrieb hat einzigartige Anforderungen – und genau hier schlägt die Stunde unserer Sonderbau-Experten.
Ein aktuelles Beispiel aus der Praxis zeigt, wie wir maßgeschneiderte Lösungen für komplexe Herausforderungen realisieren:

Ein spezialisiertes Unternehmen für industrielle Blechbearbeitung aus der Schweiz suchte nach einem optimalen Werkzeugwechselwagen für seine Stanzerei. Die Anforderung: Verschiedene Werkzeugtypen mussten sicher, präzise und ergonomisch an den Stanzmaschinen gewechselt werden.

Unser Vertriebsleiter Martin Biskup analysierte den Bedarf und entwickelte gemeinsam mit unserem Team die perfekte Individuallösung:

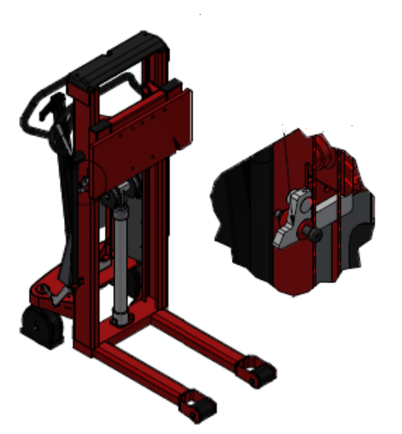

Basis ist ein manueller Logitrans Hochhubwagen (Tragfähigkeit 500 kg, Hubbereich 60 bis 1.200 mm).

Statt klassischer Gabeln wurde eine speziell konstruierte Sonderkonsole (650 x 300 mm) mit 5 präzisen Bohrlöchern integriert.

Über einen kundeneigenen Adapter können nun unterschiedlichste Werkzeuge flexibel und absolut sicher montiert werden.

Maximale Arbeitssicherheit: Eine mechanische Sperre verhindert zuverlässig das Absenken der schweren Werkzeuge bei einer Höhe von 1.000 mm.

Das Ergebnis? Ein optimierter, ergonomischer und sicherer Workflow in der Stanzerei unseres Kunden.

Technische Daten:

- Tragfähigkeit: 500 kg
- Hubbereich: 90 mm - 1.200 mm
- Bauhöhe: 1.570 mm
- Gesamtbreite: 680 mm
- Lastschwerpunkt-Abstand: ca. 250 mm
- Einfahrlänge: 704 mm
- Vorbaumaß: 380 mm
- Gesamtlänge: 1.084 mm
- Lenkradeinschlag: 180°

Gerät komplett mit:

- Sonderkonsole 650 x 300 mm inkl. 5 Bohrlöcher (an dieser Konsole kann Ihr vorhandener
- „Kasten“ für Ihr Werkzeug angebracht werden)
- mechanische Sperre zum Verhindern eines Absenkens bei 1.000 mm Höhe
- Lenkräder mit Polyurethan-Bereifung
- 2-stufige Hydraulikpumpe mit Normal- und Schnellhub
- Betriebs- und Feststellbremse mit Handbetätigung seitlich am Mast
- Fußschutz an den Lenkrädern
- Ergonomie-Deichsel
- zusätzlicher, ergonomisch geformter Schiebegriff am Mast
- sehr gute Manövrierbarkeit durch Zwangslenkung der Lenkräder mittels Deichsel
