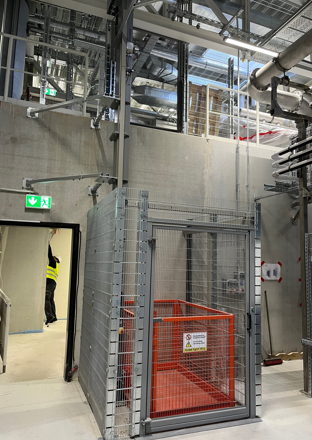

Säulenliftanlage in der Automobilindustrie

Case Study: Effizienz-Upgrade in der Automobilindustrie

Schluss mit Treppensteigen! Gemeinsam mit einem Kunden aus der Automobilbranche haben wir den innerbetrieblichen Warentransport auf das nächste Level gehoben.

Die Herausforderung:
Im Rahmen eines Neubaus in Süddeutschland sollen in der Produktion Materialien ergonomisch zwischen dem Erdgeschoss und dem 1. OG transportiert werden.

Die Lösung:
Unsere Vertriebsexpertin Jeanette Weidenfeller erkannte im Projektgespräch sofort das Potenzial einer maßgeschneiderten Säulenliftanlage.

Die Fakten zur neuen Anlage im Überblick:

- Typ: Kettenbetriebene Säulenliftanlage (direkt auf dem Boden montiert)
- Hubhöhe: 4 Meter
- Traglast: Bis zu 500 kg
- Korbmaße (Außen): 1.700 x 1.100 x 1.115 mm
- Steuerung: Intuitive Bedienung über zwei Stationen im Erd- und Obergeschoß

Das Ergebnis:
Eine individuelle Lösung, die den Workflow optimiert und die Mitarbeitenden spürbar entlastet. Wir freuen uns, dass wir diese passgenaue Antwort auf die speziellen Anforderungen unseres Kunden liefern konnten!

Technische Daten:

- Tragfähigkeit: Flächenlast 500 kg
- Förderkorb, Außenmaß (T x B x H): 1.700 x 1.100 x 1.115 mm
- Förderkorb, Innenmaß (T x B x H): 1.600 x 1.000 x 1.100 mm
- Hubhöhe: 4.000 mm EG: 0 mm, OG: 4.000 mm
- Hub- / Senkgeschwindigkeit (Standard): 4,2 m/min
- Maximale Hub-/ Senkzeit (Standard): ca. 57 Sek.
- Liftanlage T x B x H: 1.700 x 1.500 x 5.600 mm
- Leistung (Standard): 1,1 kW
- Einspeisung: 3 x 400 V + N + PE
- Steuerspannung: 24 V
- Schutzart: IP 54
- Bedienung: am Schaltschrank im EG, Geschoss-Bedienstelle im 1. OG
- Steuerungsart: Automatiksteuerung
- Eigengewicht: ca. 860 kg
- Montage: direkt auf den ebenen Betonboden
- Umgebungstemperatur: -10 bis +40°C
- CE-Kennzeichen ja

Gerät komplett mit:

- Flachbodenkorb mit angeschrägter Auffahrkante
- Geschoss-Bedienstelle / 2-geschossig im 1. OG, Bedienknöpfe: EG / 1. OG / Not-Aus, neben der Geschoss-Tür angebracht
- Flachbodenkorb mit 15 mm starker Bodenplatte, inkl. 1x einflügelige Korbtür
- Einflügelige Geschoss-Drehtür mit Drucktaster
- Maschinenschutzzaun, 3-seitig zuzüglich integrierter Geschosstür im EG
- Maschinenschutzzaun, 1- seitig zuzüglich integrierter Geschosstür im 1.OG
