Doppelscheren-Hubtisch für den Weintransport

Vom Straßenniveau direkt in den Weinkeller:

Wenn Standardlösungen enden, beginnt unsere Expertise im Sonderbau.

Für einen Bauherrn im Rheinland durften wir kürzlich ein spannendes Projekt im privaten Wohnungsbau realisieren. Die Herausforderung war der sichere und effiziente Transport von schweren Weinkisten über eine beachtliche Höhendifferenz.

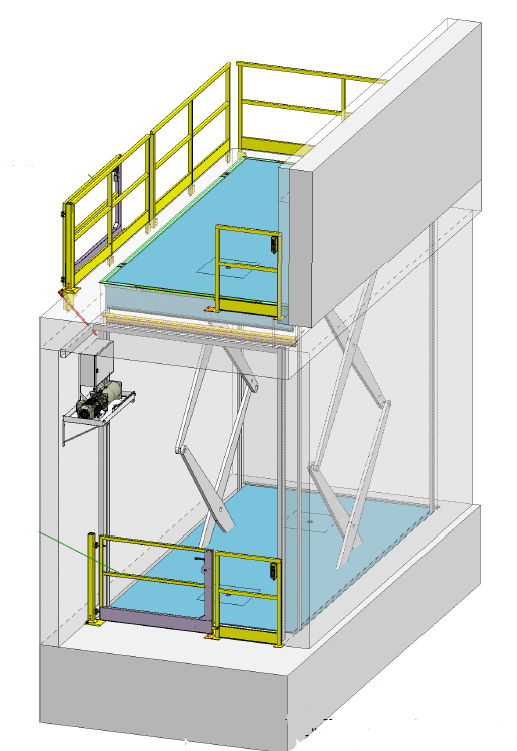

Unser Vertriebsexperte Arne Zehnsdorf entwickelte hierfür eine maßgeschneiderte Lösung: einen Doppelscheren-Verladehubtisch, der exakt auf die baulichen Gegebenheiten zugeschnitten ist.

Dieses Projekt zeigt einmal mehr: Ob Industrie oder anspruchsvoller Privatbau – wir finden die passende Lösung für Ihren individuellen Anwendungsfall.

Planen auch Sie ein Projekt, das über das Standardmaß hinausgeht? Wir beraten Sie gerne individuell und erstellen Ihnen kurzfristig ein passendes Angebot.

Technische Daten:

- Tragfähigkeit: 4.500 kg
- Plattform (LxB): 4.800 x 2.400 mm
- Bauhöhe: ca. 1.000 mm
- Nutzhub, einstellbar per Endschalter: 4.500 mm
- Hub-/ Senkzeit beladen für 4.500 mm Nutzhub: ca. 150 Sek. (30 mm Sek.)
- Hub-/ Senkzyklen/ h im 1-Schicht-Betrieb: max. 4 Stück
- Motor 400 Volt/ 50 Hz; IP 54: 7,5 kW
- Ventilspannung: 24 V DC
- Elektrik: komplett bis zum Schaltkasten verdrahtet
- Bedienung: zwei Handdrucktaster (Totmann) an je 3 m und 10 m Kabel für die Funktionen Heben, Senken und Notaus
- Endschalter: im Hub oben und unten
- Aggregat: 2 m außerhalb des Hubtisches in einer Leckölwanne angeordnet
- Mannloch: ja, mit Inspektionsöffnung in der Plattform
- Kontaktleiste: allseitig
- Tischplatte: Tränenblech
- Lackierung: feuerverzinkt
- Grubeneinbau: ja

Gerät komplett mit:

- Tischplattenverriegelung an der oberen Halteposition
- Rollenführung an den Längsseiten des Oberrahmens, Führungsschiene bauseits
- potenzialfreier Kontakt für bauseitige Tür an der unteren Haltestelle
- Akustische und optische Lastüberwachung
- Doppelflügelige Tür für die untere und obere Haltestelle
- Rohrbruchsicherung direkt am Zylinder
- Wartungsstützen manuell steckbar
- sonstige Sicherheitsmaßnahmen nach Maschinenrichtlinie
