Doppelscheren-Hubtisch für den Kabeltrommel-Transport

Präzision im Sonderbau: Wenn Standardlösungen an ihre Grenzen stoßen.

Ein aktuelles Projekt aus Süddeutschland zeigt einmal mehr, wie entscheidend eine individuelle Beratung für den langfristigen Erfolg komplexer Bauvorhaben ist.

Ein Architekturbüro stand vor der Herausforderung, für einen Bauherren ein ehemaliges Kasernengelände in ein modernes Bürogebäude zu transformieren.

Die spezifische Aufgabe: Schwere Kabeltrommeln mussten im Außenbereich des Gebäudes effizient und sicher vom Kellergeschoss bis in die erste Etage transportiert werden.

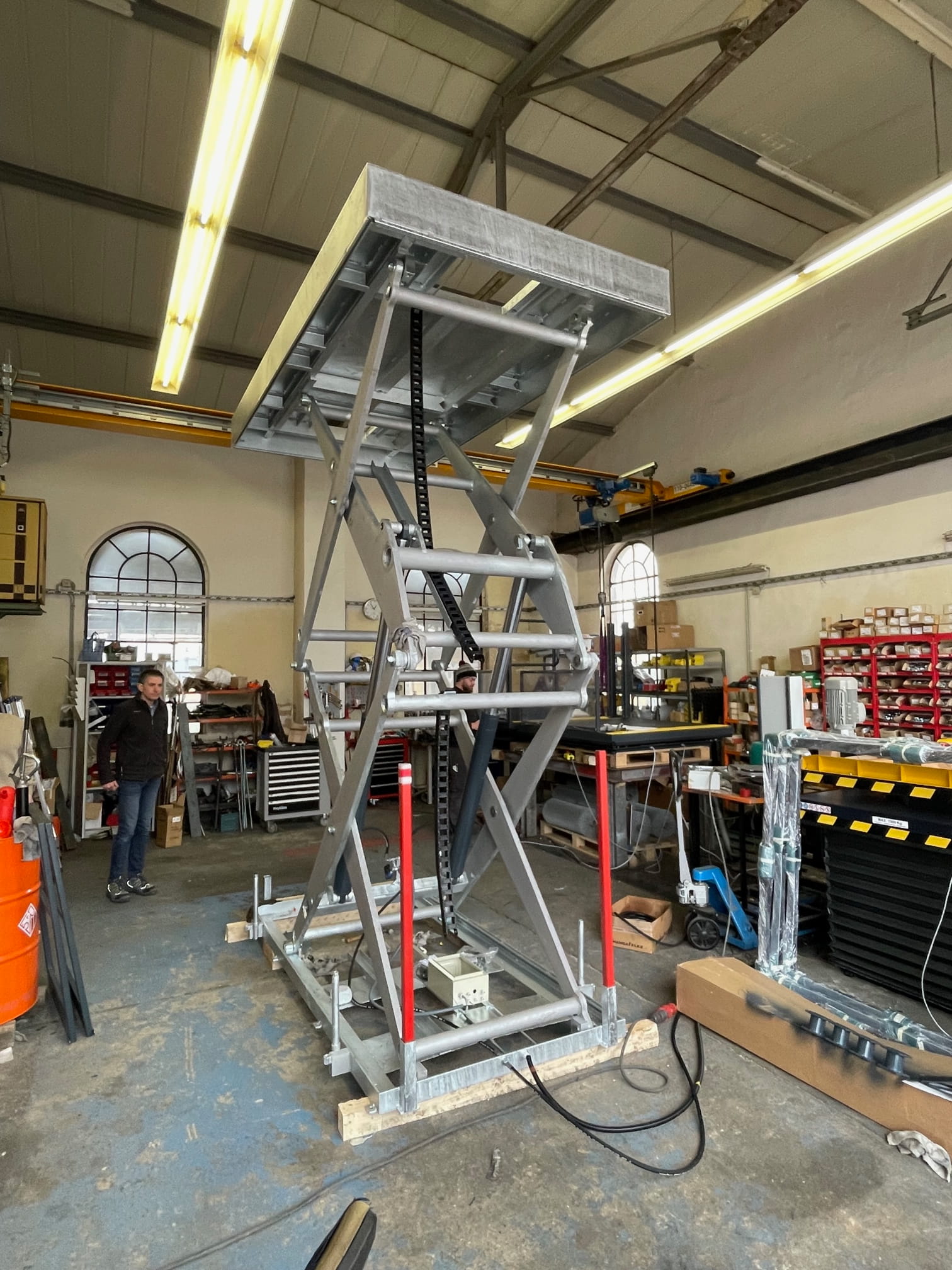

Im intensiven Austausch konnte unsere Expertin Jeanette Weidenfeller eine Lösung präsentieren, die exakt auf die Witterungsbedingungen und die Lastanforderungen zugeschnitten ist: Ein feuerverzinkter hydraulischer Doppel-Scheren-Hubtisch.

Die technischen Highlights im Überblick:

- Tragfähigkeit: 2.000 kg – für massive industrielle Anforderungen.
- Nutzhub: 2.800 mm zur Überbrückung der Etagen.
- Plattform: 3.000 x 1.500 mm mit rutschfestem Tränenblech für maximale Ladungssicherung.
- Langlebigkeit: Volle Feuerverzinkung als robuster Schutz gegen Korrosion im Außenbereich.

Dieses Projekt unterstreicht unseren Anspruch: Wir liefern nicht nur Geräte, wir entwickeln Lösungen.

Technische Daten:

- Tragfähigkeit: 2.000 kg
- Plattform (LxB): 3.000 x 1.500 mm
- Bauhöhe: 550 mm
- Nutzhub: 2.800 mm
- Hub-/ Senkzeit beladen: ca. 47 Sek.
- Hub-/ Senkzyklen/ h im 1-Schicht-Betrieb: max. 10 Stück
- Motor 400 Volt/ 50 Hz; IP 54: 3,0 kW
- Ventilspannung: 24 V DC
- Elektrik: komplett bis zum Schaltkasten verdrahtet
- Bedienung: 3 Stück Handdrucktaster (Totmann) in Unterputzausführung an 10 m Kabel
- Endschalter: im Hub oben und unten
- Aggregat: 2 m außerhalb des Hubtisches angeordnet
- Kontaktleiste: allseitig
- Tischplatte: Tränenblech
- Lackierung: Feuerverzinkung
- Eigengewicht: 2.500 kg
- Grubeneinbau: ja

Gerät komplett mit:

- Nachholsteuerung
- 3 Stück potenzialfreie Kontakte für bauseitige Türen
- Hol- und Bringfunktion, es werden 3 Positionen automatisch angefahren
- Akustische und optische Lastüberwachung
- Wartungsstützen manuell steckbar
- sonstige Sicherheitsmaßnahmen nach DIN EN 1570-1
