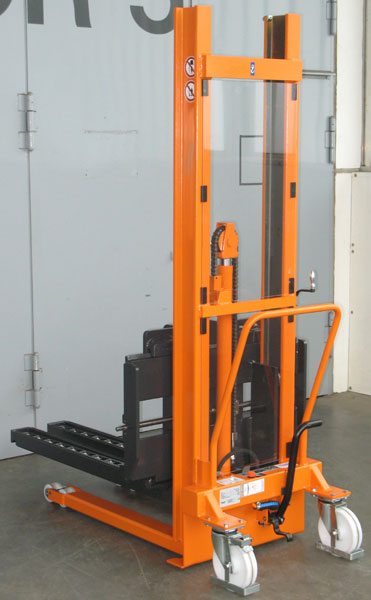

Werkzeugwechsel-Wagen mit verstellbaren Gabeln
Kurzübersicht
Tragfähigkeit 1.2000 kg, Hubeinheit mit Werkzeug-Wechseleinrichtung
Ihr Ansprechpartner:
Martin Biskup
Tel: +49 23 24 / 39 112-16
E-Mail
Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein.
Martin Biskup
Tel: +49 23 24 / 39 112-16
Technische Daten:
- Tragfähigkeit 1.200 kg- Hubbereich der Gabel 250 - 1.600 mm
- Gabellänge 1.270 mm
- Gabelbreite ca. 120 mm
- Gabelzinkenhöhe ca. 70 mm
- Verstellbereich über den Gabelzinken 240 – 400 mm
- Hubeinheit mit Werkzeug-Wechseleinrichtung

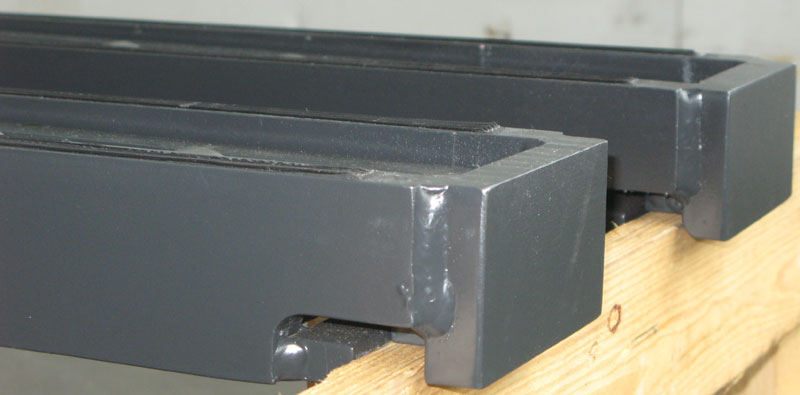

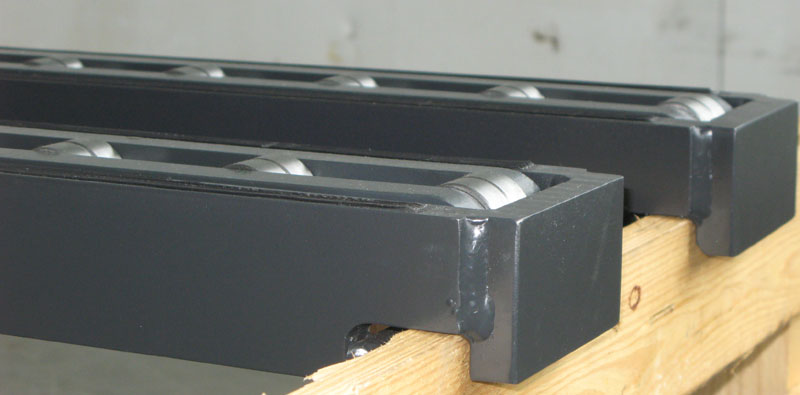

- Gabelträger mit zwei verstellbaren Gabelzinken mit eingelassenen, pendelnd aufgehangenen Rollenleisten mit „Andocknasen“
Das Transportgerät fährt zur Presse und positioniert sich dort so, daß die Lastaufnahme sich mit ihrer Fixierhilfe direkt über einer an der Presse befestigten Kupp- lungsleiste befindet.
Durch langsames Herablassen der WWE wird diese mit den vorgenannten Komponenten an der Presse fixiert. Ein weiteres Herablassen bringt die Rollenleiste in die exakte horizontale Lage.
Jetzt kann das Werkzeug aus der Presse rollend auf die Werkzeugwechseleinrichtung bewegt werden. Anschließend wird die WWE wieder angehoben, durch diesen Vorgang wird das Werkzeug auf der Einrichtung gesichert und gleichzeitig entkoppelt der Stapler von der Presse.
